Manche Werkstatthelfer kosten hundert Euro und verstauben. Andere kosten ein paar Gramm Filament und sind bei jedem Gabelservice im Einsatz. Dieser hier gehört zur zweiten Sorte, und weil er so simpel ist, gibt es die Druckdatei hier kostenlos dazu.
Wer schon mal ein Lenkkopflager gewartet oder eine Gabel ausgebaut hat, kennt die Situation. Der Lenker hängt an den Leitungen irgendwo neben dem Rahmen, verdreht sich bei jeder Bewegung, zieht an Bremsleitung und Schaltzug, und die Schrauben und Spacer liegen verstreut auf der Werkbank. Genau dafür habe ich diesen Halter gedruckt.
Die Idee ist übrigens nicht von mir, ich habe sie irgendwann im Netz gesehen. Ich habe mir eine bewusst simple Version nachgebaut, in Shapr3D gezeichnet und gedruckt, fertig.

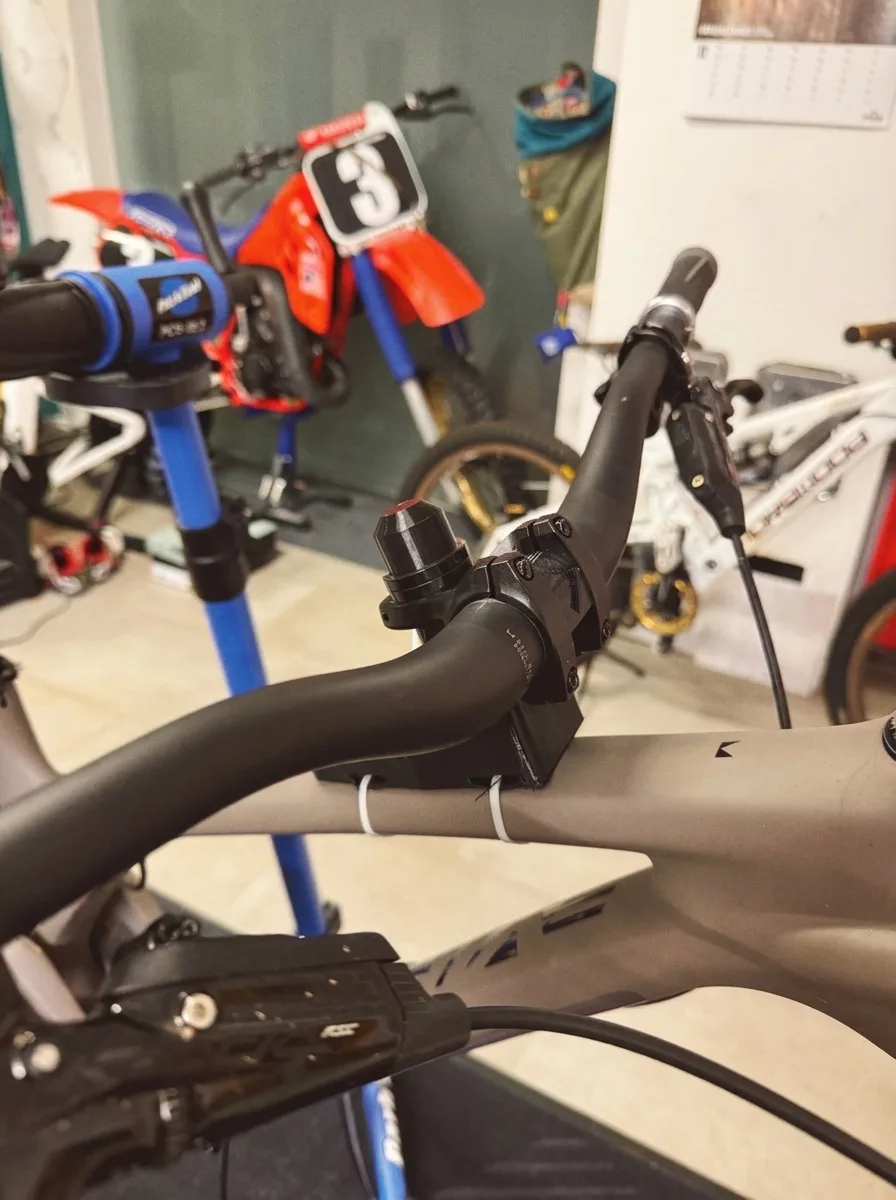

Der Halter wird einfach mit Kabelbindern oder Klettband am Oberrohr befestigt. Lenker samt Spacern drauflegen, und die Schrauben wandern in den integrierten Behälter statt in die Kaffeetasse. Kein Zug auf den Leitungen, nichts verkratzt, alles liegt an einem Ort, und beim Zusammenbau greifst du der Reihe nach durch. Das Modell ist bewusst kompakt und simpel angelegt, damit Materialeinsatz und Druckzeit klein bleiben.
So sieht das Teil aus, zum Anfassen einmal drehen.

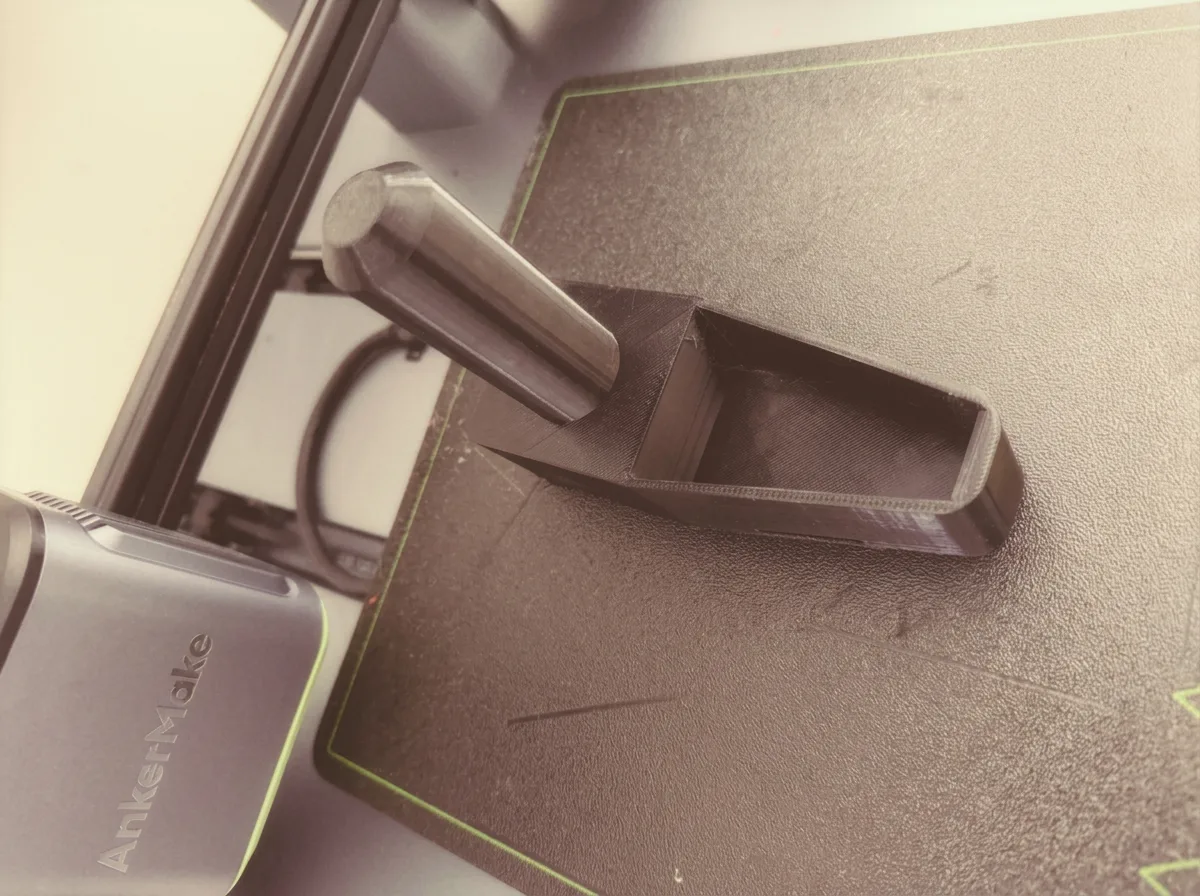

Die Datei kommt als OBJ und läuft durch jeden gängigen Slicer. Auf einem normalen FDM-Drucker ohne Exoten druckbar.
Druckdatei laden (.obj, 87 KB) Frei für den Privatgebrauch. Wenn ihr sie druckt, zeigt her, ich freue mich über Fotos.Wenn das Ding bei euch ähnlich oft im Einsatz landet wie bei mir, war es der günstigste Werkstatthelfer eures Lebens. Und falls ihr Ideen für weitere Bürage-Hacks habt, immer her damit.
Welches Material soll ich drucken?
Funktioniert mit allen gängigen Materialien, PLA und PETG sowieso, sogar weiches TPU geht und hinterlässt garantiert keine Kratzer am Oberrohr. Tragende Lasten muss das Teil nicht aushalten, der Lenker liegt nur auf.
Passt der Halter auf jedes Oberrohr?
Er ist bewusst simpel gehalten und wird mit Kabelbindern oder Klettband fixiert, damit gleicht er unterschiedliche Rohrformen aus. Bei sehr breiten Carbon-Oberrohren vorher Maß nehmen.
Darf ich die Datei weitergeben oder verändern?
Für den Privatgebrauch ja, gerne. Nur verkaufen sollt ihr sie nicht, und die Grundidee stammt ohnehin aus der Community.
Schickt mir eure Ideen, Fragen und Kommentare, ich lese alles. Und wenn ihr es besser wisst, erst recht.
Euer ChristianAus den Manuals. Nach bestem Wissen und Gewissen, aber ohne Gewehr und Gewähr, und keine Rechtsberatung.
